IC-KP Aufbau- und Justierhilfe
Sie sind auf der Suche nach einem Aufbaugerät, dass eine Hilfe für die Justierung der Prothese ist? Dann haben wir hier die richtige Lösung für Sie.
Aufgrund der Vielzahl an Einstellmöglichkeiten ermöglicht unser Aufbausystem IC-KP mit Justierhilfe das genaue Einhalten der Vorgaben, welche für die verschiedenen Prothesenkomponenten vorgeschrieben sind.
Es besteht aus Edelstahl und besitzt eine Absperrblase zur Schaftfixierung. Ebenfalls kann auch das Kniegelenk fixiert werden und eine Fußauflage ist vorhanden. Das integrierte Barometer misst den Druck in der Absperrblase (max. 1,5 Bar).
Des Weiteren gibt es 2 Linearschienen, einmal horizontal und vertikal. Die Kugelgelenke dienen zur Abduktion, Adduktion, Flexion und Extension. In der Schublade unter der Fußauflage können Messwerkzeuge, Absatzkeile, o.ä. aufbewahrt werden.
Das Aufbaugerät sollte lokal fixiert werden, am besten an einer Wand, oder Werkbank.
Gebrauch
Der Aufbau und die Einstellungen dürfen nur von einem Orthopädie-Techniker vorgenommen werden, da dieser über die notwendigen Fachkenntnisse verfügt und somit eine optimale Prothese hergestellt werden kann.
Instandhaltung und Wartung
Bei eigener Instandhaltung und Reinigung ist das Gerät wartungsfrei. Bitte beachten Sie, dass der Druckminderer die 1,5 Bar nicht überschreiten darf. Zusätzlich sollte die Absperrblase regelmäßig auf Verschleiß geprüft werden.
Mit Hilfe eines Laserlots können Sie die Prothesenpassteile nun so zueinander positionieren, dass Sie den Aufbaukriterien der Passteile und den Individualitäten des Patienten gerecht werden.
Angaben zum Bild

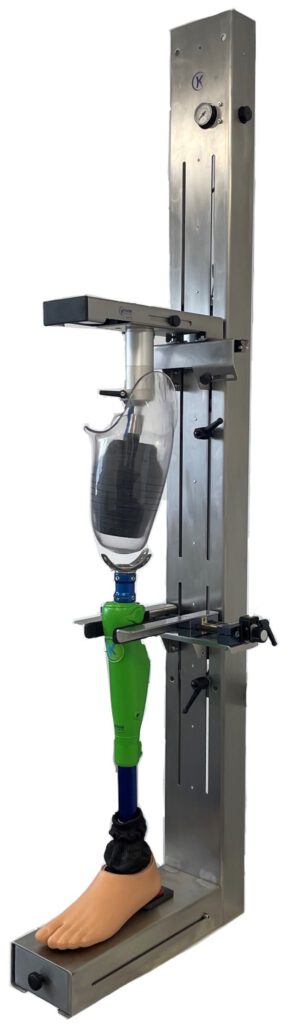

1) Arretierung des Prothesenschaftes
Hierzu wird ein alt bekanntes Mittel aus der Sanitärtechnik genutzt. Die Absperrblase lässt sich mithilfe von Luftdruck so aufpumpen, dass sie in der Lage ist, den Schaft in seiner Position zu fixieren. Bitte beachten Sie, dass die Druckminderung 1,5 Bar nicht überschreiten darf!
2) Kniegelenksfixierung
Mithilfe einer zentrierten Linearführung (Verschraubung 5) kann das jeweilige Kniegelenk in seiner vorgesehenen Position fixiert werden.
3) Fußauflage
Eine waagerechte Auflagefläche, welche zur korrekten Position des Fußpassteils dient (Notwendige Absatzhöhe).
4) Barometer/ Druckminderung
Dient zur Überprüfung des Drucks (1,5 Bar) in der Absperrblase.
5) Linearschienen
Dient zur Einstellung der in ML- und AP-Position des Schafts zum Kniepassteil (siehe Verschraubung 1 und 2).
6) Vertikale Führung
Dient zur Einstellung der distalen und proximalen Position des Schafts, sowie der zentrierten Linearführung (siehe Verschraubung 4 und 6).
7) Kugelgelenk
Das Kugelgelenk dient zur Einstellung der Abduktion, Adduktion, Flexion und Extension des Schafts, passend zu den individuellen Maßen des Patienten und Vorgaben der Prothesenpassteile. Alle Einstellungen der Linearschienen und der Kugelführung können durch ihre jeweilige Verschraubung sowohl gelöst als auch fixiert werden.
8) Schublade
Dient zur Aufbewahrung von Absatzkeilen, Messwerkzeugen und sonstigen notwendigen Materialien.
