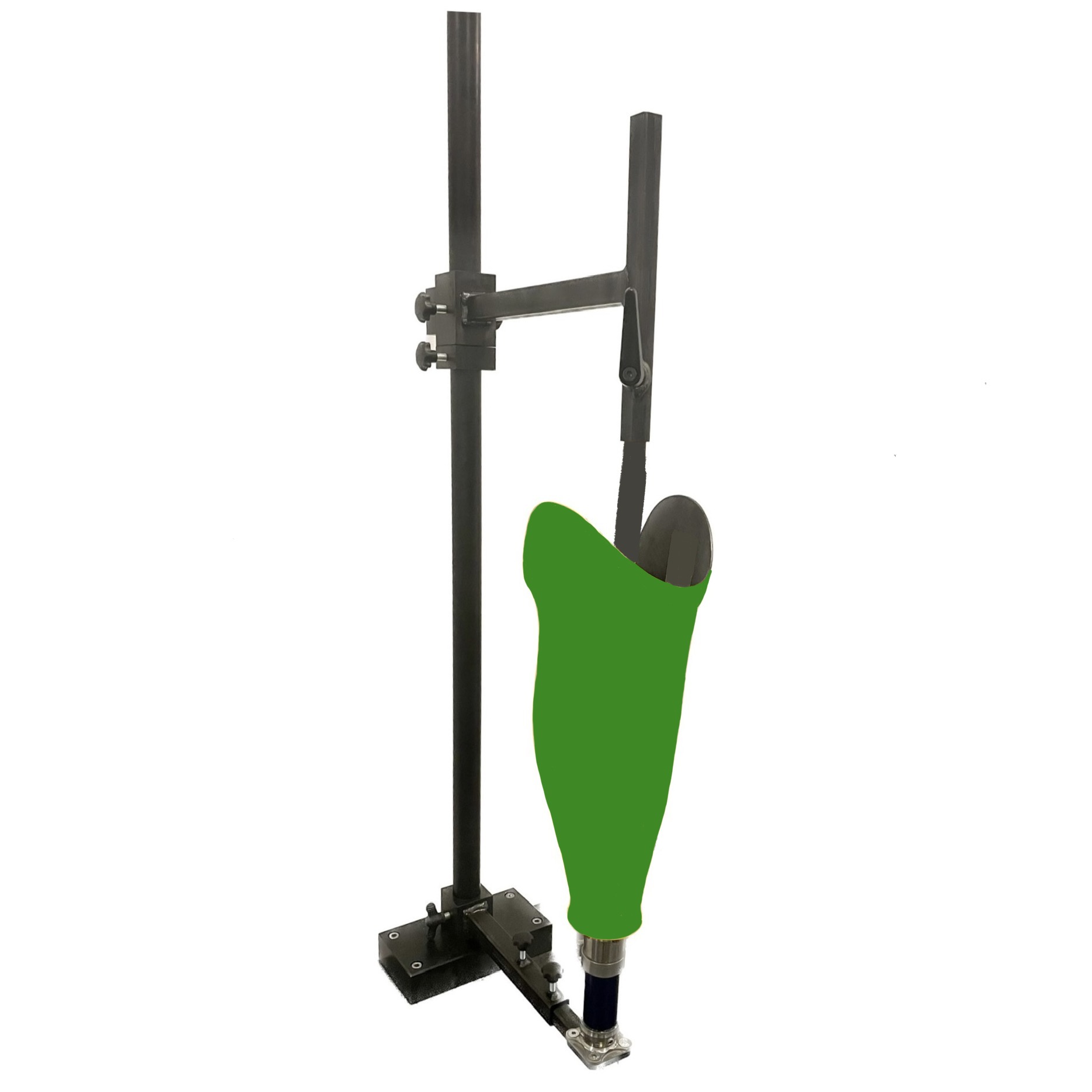

aus Stahl gefertigt und gegen Korrosion beschichtet
Beschreibung der Nutzung:
Den Schaft individuell verlängern (, damit der Gips nicht überläuft)
Testschaft vom Fuß abschrauben (laterale und dorsale Schraube)
Der Fuß wird durch die Pyramide im Kopiergerät ersetzt
Eine passende 4-Kant-Stange vorne in dem T-Stück einspannen
Die Pyramide ausrichten und alles schrauben
Höhe definieren und mit dem Block unter dem T-Stück die Höhe feststellen.
Den Schaft mit Gips ausgießen
Nach aushärten des Gipses, die Laterale und dorsale Schraube lösen
Das T-Stück über das Zahnsegment nach oben schieben und vorne an der Schraube Die 4-Kantstange lösen um den Gips mit dem Schaft aus dem Kopiergerät zu entnehmen.
Den Schaft vom Gips individuell herunternehmen.
Nach dem 1.Guss des Schaftes, den Gips in das T-Stück einspannen
Auf die Pyramide die gewünschten Prothesenpassteile zueinander positionieren.
Den 1.Guss mit den Passteilen verkleben und aushärten lassen. (Nach Wunsch kann hier auch aufgeschäumt werden)
Die Statik ist nun kopiert und Gips entnehmen wie bei der Testschaft Kopie und kann zum 2. Guss vorbereit werden.
Das Kopiergerät ist wieder frei und kann für die nächste Kopie benutzt werden.
Funktion:
Kopieren von Statisch Aufbau nach Testschaft
Zum Justieren von Schäften ohne Fußpassteil
Statik kann nochmal korrigiert werden.
Verstellbar:
Pyramide nach vorne und hinten verschiebbar sowie seitlich über einen Radius
Schaft Höhe durch 4-Kant-Stange im Gips
Diese ist an einem Zahnrad an der hinteren Stange verstellbar
Mittlerer Block zum Festlegen der Höhe
Fixierung:
Das Kopiergerät sollte auf eine Platte fixiert werden.
Gebrauch
Der Aufbau und die Einstellungen dürfen nur von einem Orthopädie-Techniker vorgenommen werden, da dieser über die notwendigen Fachkenntnisse verfügt und somit eine optimale Prothese hergestellt werden kann.
